Новые типы движителей для плавсредств

<< 1 2 3 >>

2. Электромеханический привод

Известные варианты. Для экспериментальных исследований необходимо собрать или изготовить электромеханический привод, с помощью которого можно передавать энергию двигателя движителю. Из общеизвестных вариантов приводов мы выбрали для своих моделей зубчатую и ременную передачи.

Кривошипно-шатунный
механизм

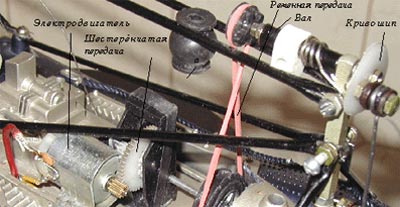

Наш вариант двигателя. Общий вид электромеханического привода дан на фото. В качестве двигателя мы использовали электродвигатель (угловая скорость 75 об/с) от радиоуправляемой игрушки на четырёх батареях постоянного (4×1,5 В) напряжения типа АА. Два редуктора понижали угловую скорость двигателя до 5–7 об/с: один, шестерёнчатый, от той же игрушки, другой, ременной, изготовлен нами. В качестве ремня использовалось резиновое кольцо. На один конец вала был насажен шкив, на другой – кривошип.



Электромеханический привод

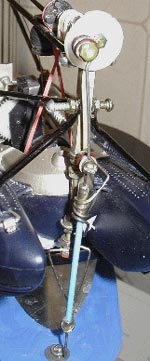

Общий вид модели
плавсредства – надводного судна
Общий вид модели плавсредства, несущей всю двигательно-движительную систему, показан на фото. Система допускает быструю замену движителя, закрепляемого на штоке и совершающего в процессе работы возвратно-поступательное движение. Шток – силовой элемент, оказывающий знакопеременное силовое воздействие на движитель.

3. Наши исследования

Сечение махового пера
Гипотеза. При выполнении проектов [1, 2] мы выявили правило U = δ/L= 0,29, выполняющееся для всех маховых перьев птиц (исследовались перья городского голубя, вороны, орла и чайки). Более того, оказалось, что выбор точки захвата подводного кайта в соответствии с правилом U = 0,29 приводит буквально к вылету модели из-под воды. В результате родилась гипотеза: если взять гибкую упругую пластину и придать ей знакопеременное перемещение в направлении, перпендикулярном плоскости пластины, то следует ожидать появления силы тяги в направлении, перпендикулярном направлению этого перемещения. Такая колеблющаяся пластина может использоваться как судовой движитель.

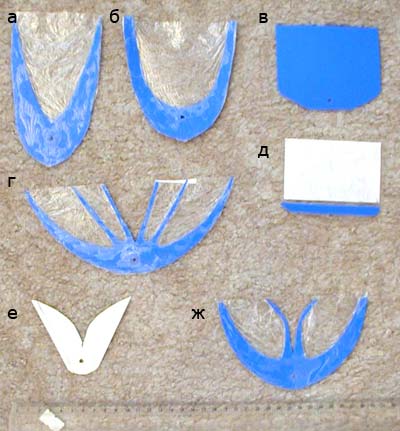

Движители. На фото представлены движители различной формы, которые испытывались нами в лабораторных условиях, будучи установленными на модели описанного выше радиоуправляемого надводного судна. Сначали испытывались движители прямоугольной формы, выполненные из полимерной плёнки толщиной 0,4 мм (в) и 0,15 мм (д). Положение точки захвата движителя (круглое отверстие – белая точка на фото) определялось в соответствии с правилом U = 0,29. Выяснилось, что прямоугольная пластина деформируется сложным образом (рис.А): при движении точки захвата вверх передние углы пластины, помеченные двумя верхними звёздочками, отгибаются вниз, также как и задняя часть пластины, причём наиболее сильно отклоняется её средняя точка (правая звёздочка).

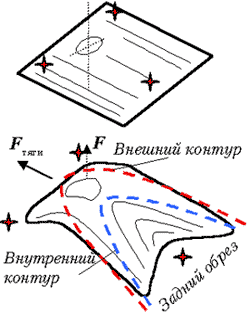

 Рис.А. Форма прямоугольного движителя в свободном состоянии (вверху) и под действием внешней
силы F (внизу). Звёздочками помечены области максимального смещения
Рис. Б. К определению
внутреннего контура движителя
Пунктирные контуры – внешний (красный) и внутренний (синий) – ограничивают часть движителя, играющую роль ствола птичьего пера. Поэтому сначала, чтобы оконтурить движитель, обрезали пластинку из пластика толщиной 0,4 мм по внешнему (красному) контуру.

Затем строили внутренний контур (рис.Б): из каждой точки, например C, внешнего контура восстанавливали перпендикуляр до пересечения с линией заднего обреза (точка D ) и делили отрезок CD на две части в соответствии с правилом U = 0,29. После этого по возможности ближе к внутреннему контуру просверливали точку захвата. На образованный таким образом «ствол» наклеивали тонкую (0,015 мм) полимерную плёнку (варианты а, б , г, ж на фото). Так получились движители типа а, б на фото. Движители типа г, ж использовались для выяснения влияния разрезов и силовых элементов («рёбер жёсткости»). Движитель е – простейшая имитация рыбьего хвоста.

Варианты движителей
